Dossier amortissement – Connaître la cinématique de son VTT

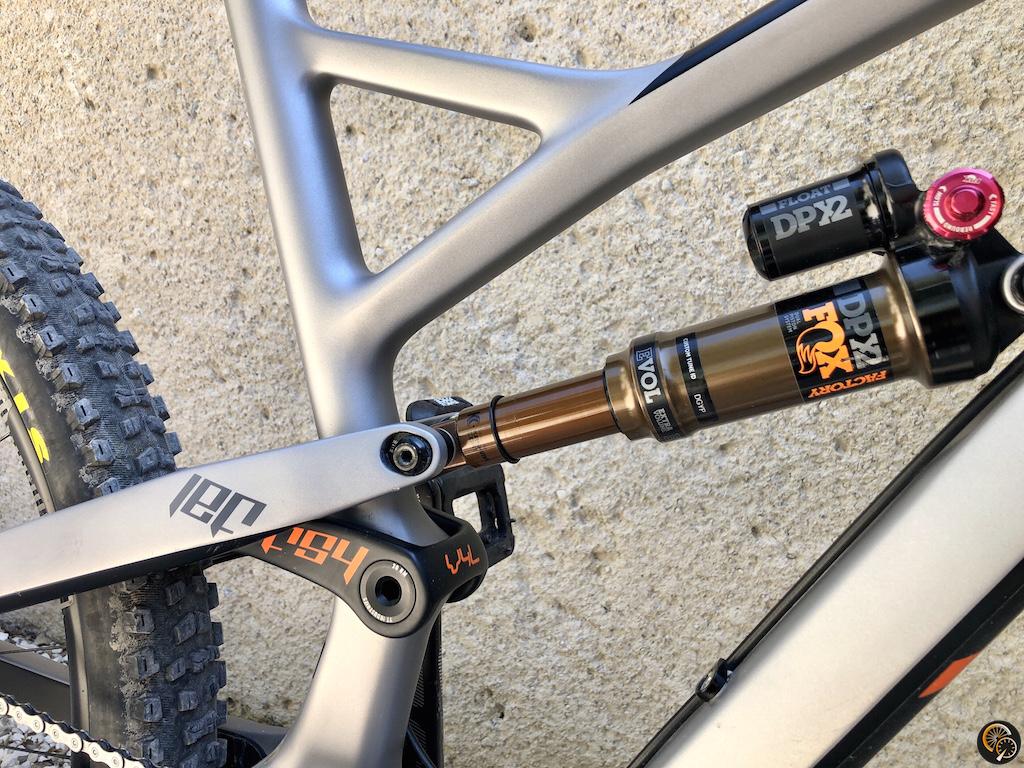

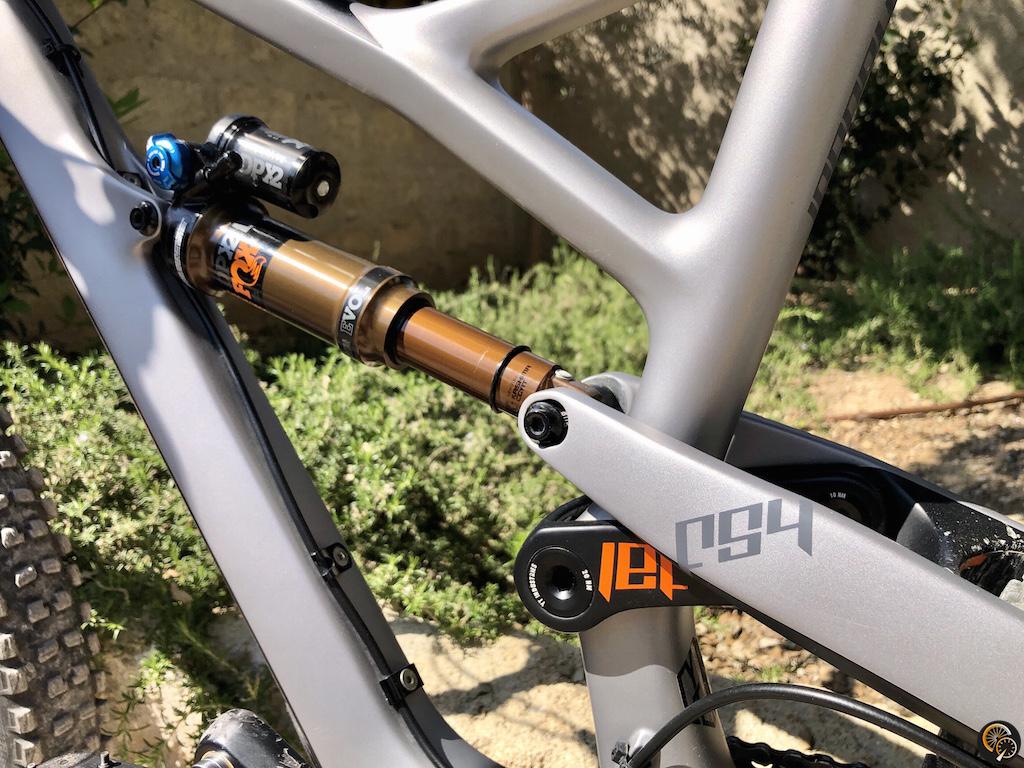

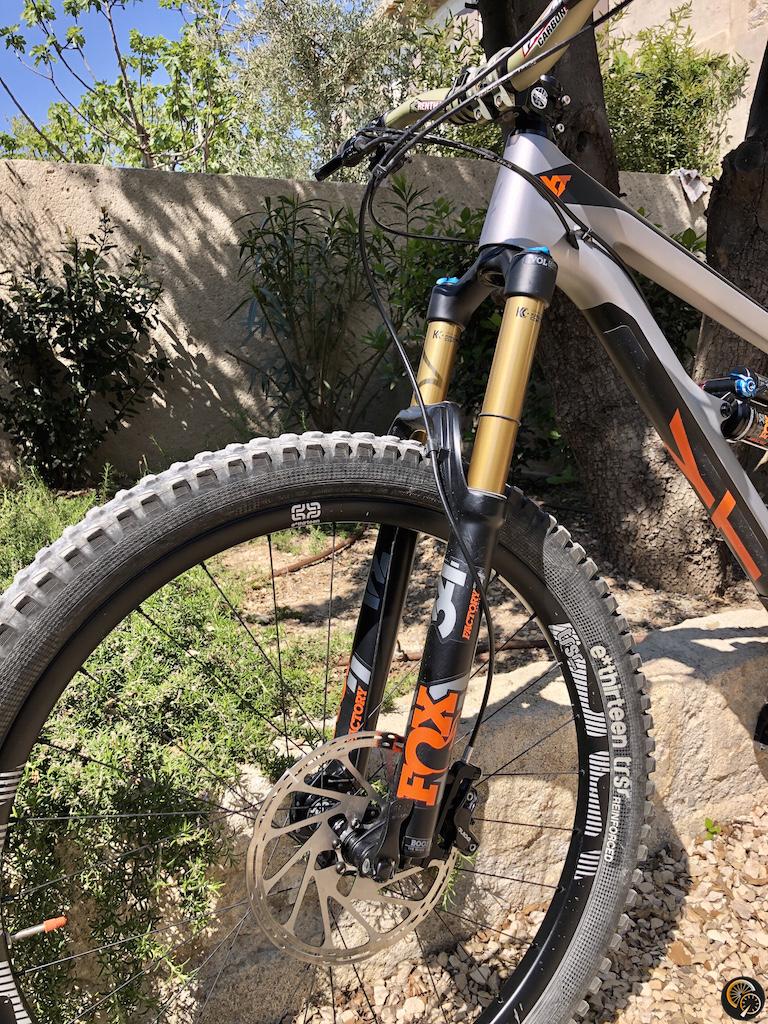

Je suis l’heureux propriétaire d’un YT Industries Jeffsy 27 CF Pro Race 2018. C’est une belle machine, bien équipée, avec pour l’amortissement : une fourche Fox 34 Factory et un amortisseur Fox DPX2 Factory. De quoi avoir quelque chose au top, mais je n’ai pas encore trouvé les réglages parfaits. Je vous partage donc mon cheminement !

L’amortissement fait appel aux sensations de chaque vététiste et est par conséquent quelque chose de très subjectif. Tout le monde a son avis, basé sur son expérience et son ressenti. Il suffit de parcourir les sites web et les forums pour lire tout et son contraire.

L’objectif de cette série d’articles est d’être le plus objectif possible, en se basant le plus possible sur la théorie. On verra ensuite si ça suffit ou si des ajustements sont nécessaires.

Commençons par la base : connaître son VTT, sa géométrie et sa cinématique. Ce qui nous intéresse le plus aujourd’hui est ce qu’on appelle la progressivité de la cinématique. Si cela ne vous parle pas, vous devriez comprendre juste après.

Vérifier la cinématique de son VTT

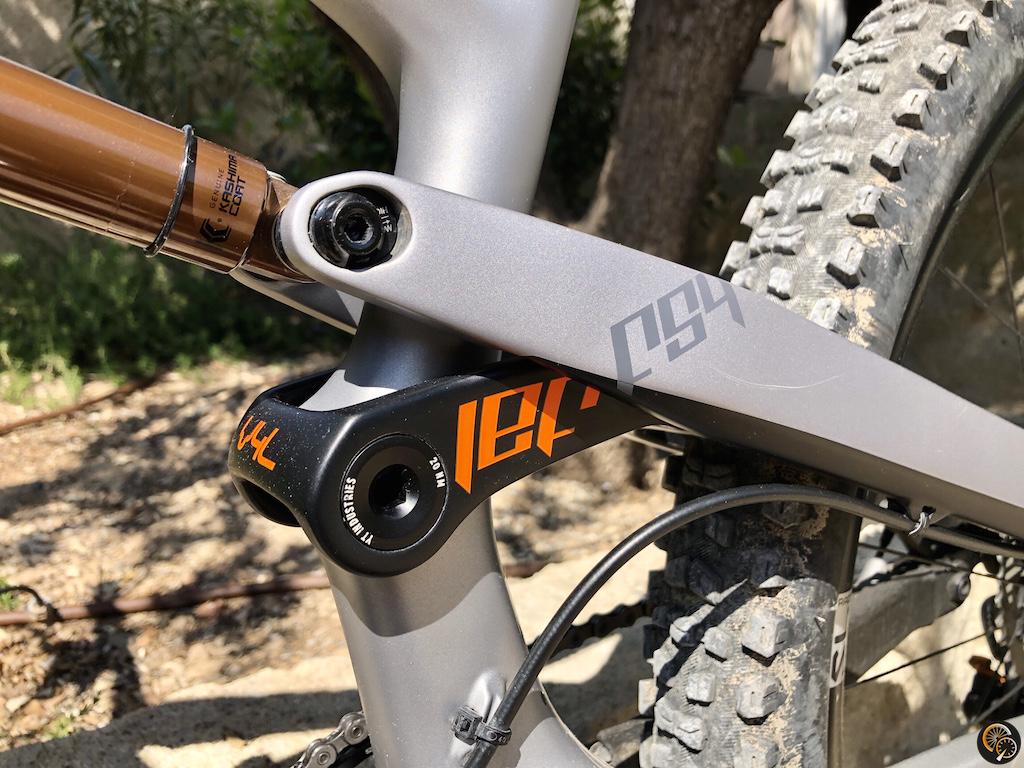

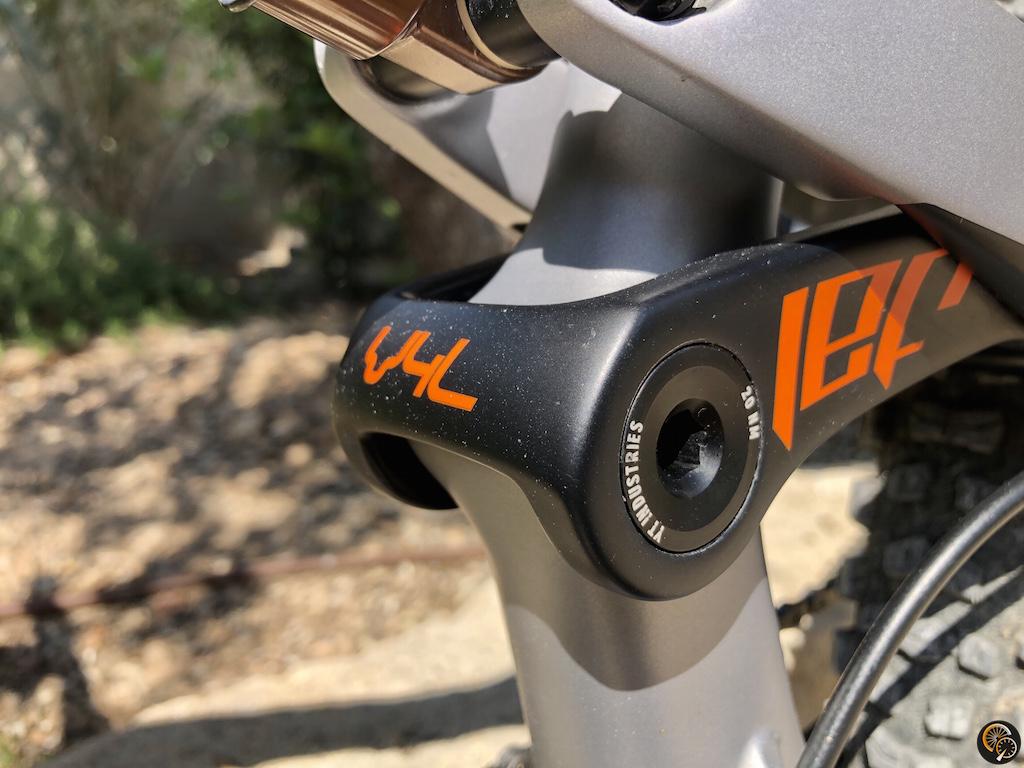

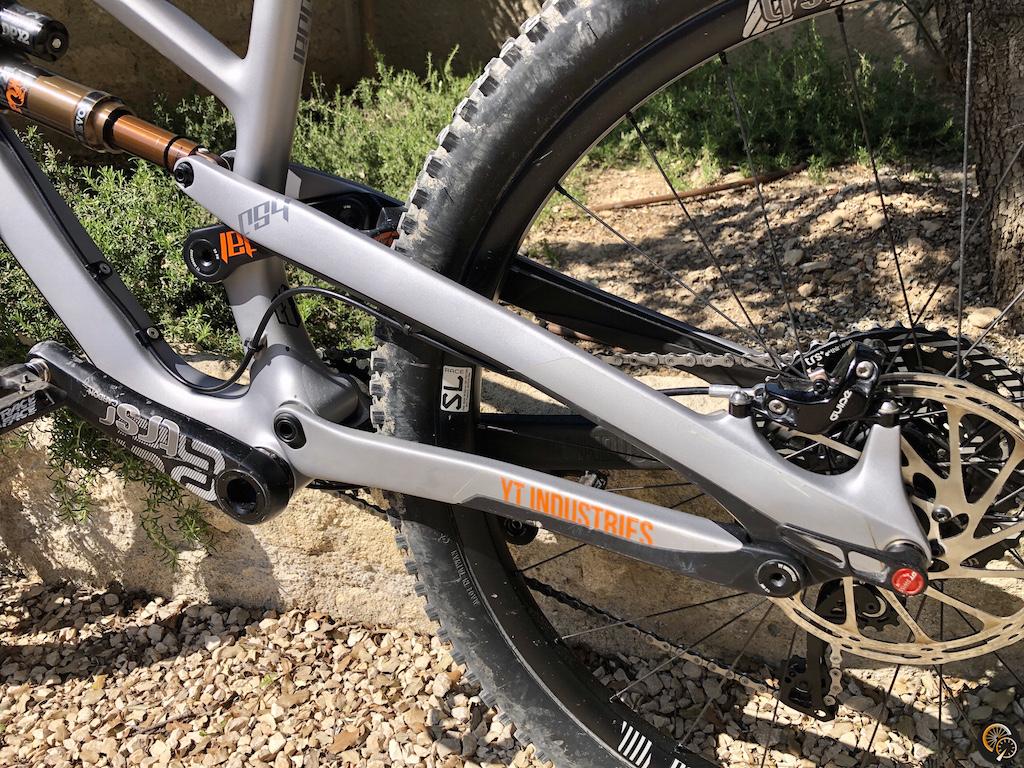

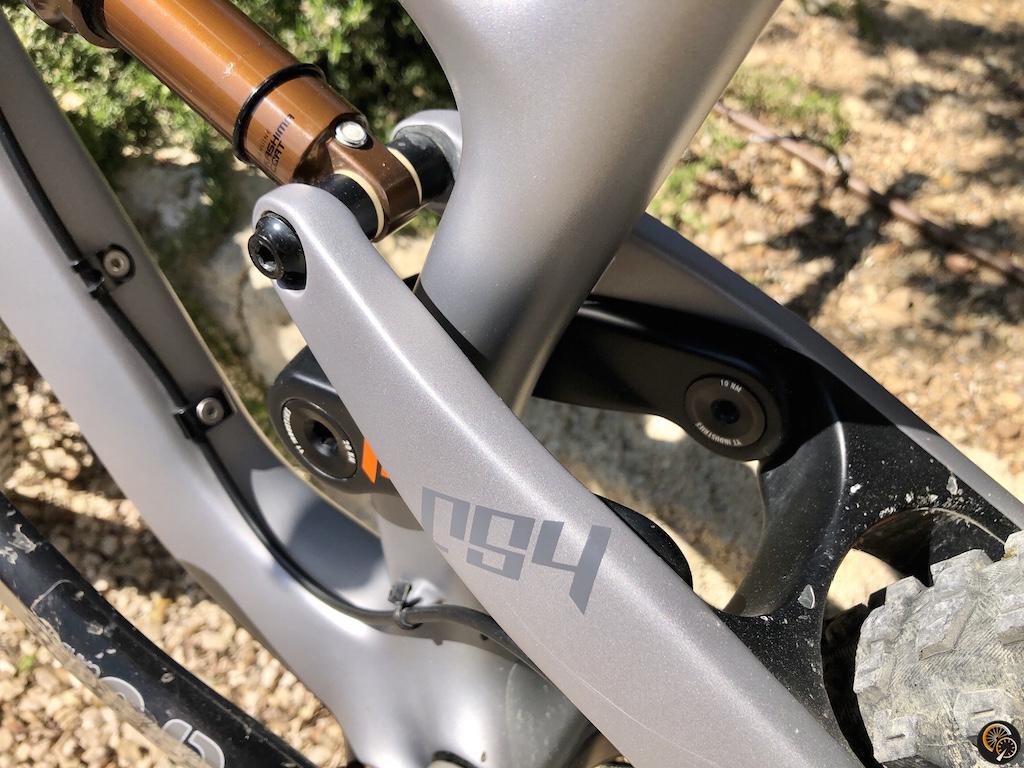

Il existe un grand nombre de cinématiques différentes pour les suspensions arrière. YT Industries a fait le choix d’un système de pivot virtuel qui s’appelle V4L (Virtual 4 Links).

Nous pourrons revenir sur ce point et passer en revue les principales différentes solutions qui existent dans un futur article, si cela vous plaît.

Le vélo qui nous intéresse aujourd’hui est le Jeffsy, et je souhaitais vérifier et chiffrer la progressivité de sa suspension arrière. Cette donnée n’est pas souvent fournie par les fabricants et les quelques informations que j’ai trouvées sur le web ne m’ont pas forcément convaincu. J’ai donc décidé de la vérifier par moi-même.

La modélisation

Un super tuto sur YouTube explique justement comment construire ou vérifier ses propres cinématiques de VTT. Il propose pour cela d’utiliser le logiciel Algodoo, un outil de modélisation 2D, gratuit, très bien fait et intuitif (dire que je ne me suis pas pris la tête serait faux, mais c’est tout de même raisonnable).

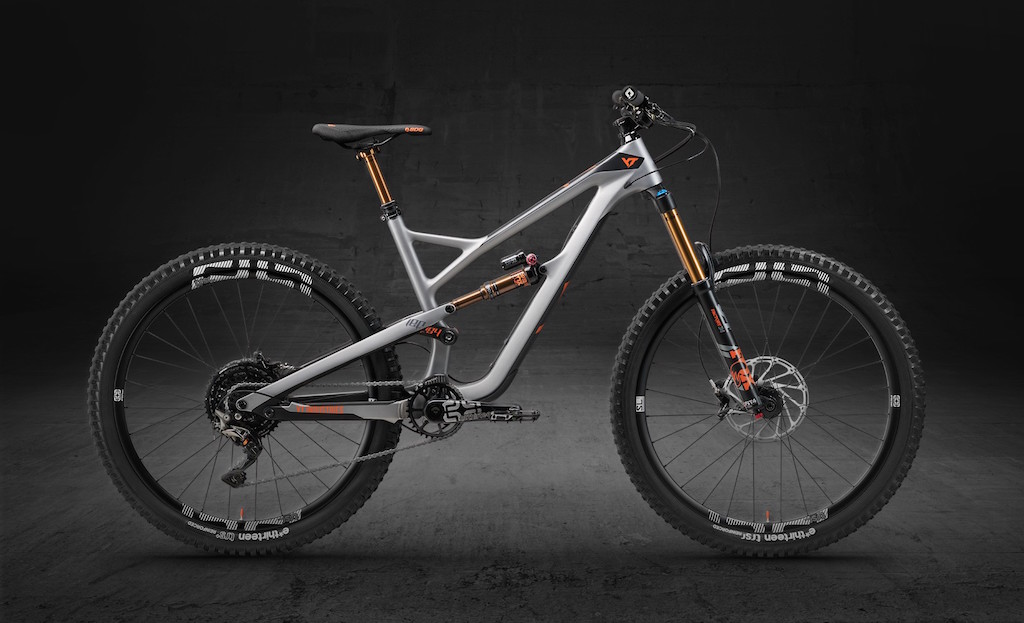

Le plus simple est de partir d’une photo du cadre nu. Malheureusement, impossible d’en trouver une de mon VTT. Je suis donc parti d’une photo officielle YT.

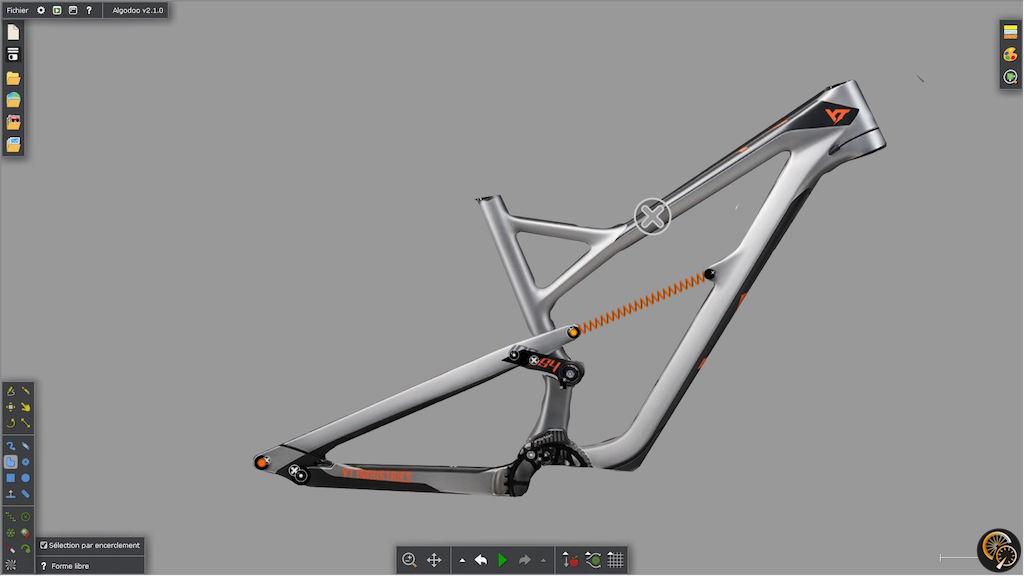

J’ai ensuite isolé le cadre, découpé toutes les parties mobiles et créé des liaisons pivot aux endroits nécessaires. Pas mal de bricolage, mais vous le verrez ensuite le résultat semble plutôt cohérent. J’ai ajouté un ressort juste pour le plaisir, il n’est pas utile pour ce que je souhaite faire ici. Ça y est le modèle (quasiment) représentatif de la cinématique de la suspension arrière est prêt.

J’ai ensuite ajouté deux points de mesure :

• un au niveau de l’axe de roue arrière, qui permet de connaître tre le débattement de la roue
• un au niveau de la fixation inférieure de l’amortisseur, qui associé au point de fixation supérieure, permet d’obtenir le débattement de l’amortisseur

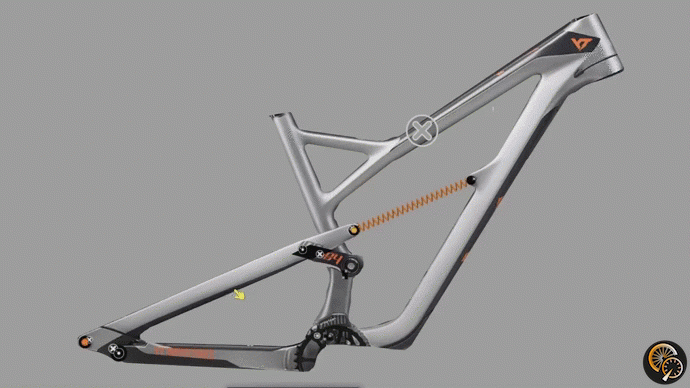

Pour l’illustration, voici une rapide animation où l’on voit la cinématique en mouvement. Vous pouvez voir ma souris qui applique un effort sur le triangle arrière pour le faire bouger. Ce n’est évidemment pas représentatif de quoi que ce soit, mais ça permet de vérifier que ça bouge bien, de façon cohérente et on voit les déplacements des deux points cités précédemment.

Mon seul objectif aujourd’hui était de déplacer l’axe de la roue arrière de 160 mm (qui est le débattement annoncé par YT). J’ai donc enregistré les mouvements des deux points en faisant cette opération. Le logiciel Algodoo permet d’exporter les informations enregistrées au format .csv.

Les résultats

Les données récupérées permettent de tracer les deux graphiques suivants.

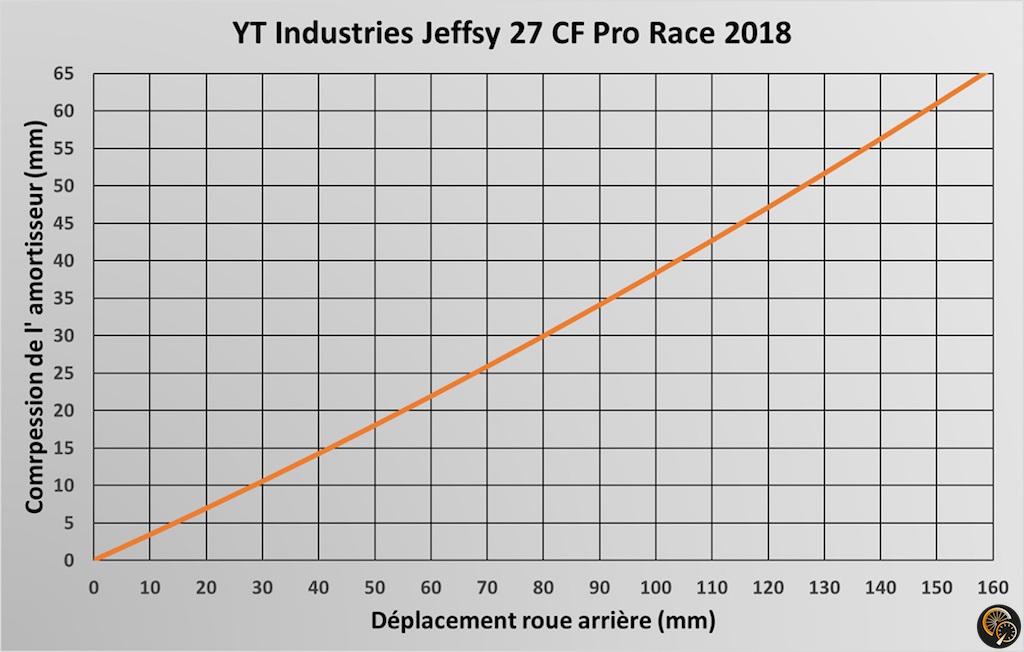

Le débattement de l’amortisseur en fonction du déplacement de la roue arrière

La première information qui est évidente et qu’on vérifie : on a bien un effet de levier entre le déplacement de la roue qui est important et celui de l’amortisseur qui est plus faible.

Quand la roue arrière ne bouge pas, l’amortisseur se déploie complètement. Quand la roue arrière est déplacée de 160 mm, l’amortisseur est comprimé d’environ 65 mm. Cette valeur est cohérente avec la réalité puisque l’amortisseur Fox DPX2 qui équipe cette version de Jeffsy est effectivement donné pour un débattement de 65 mm maximum.

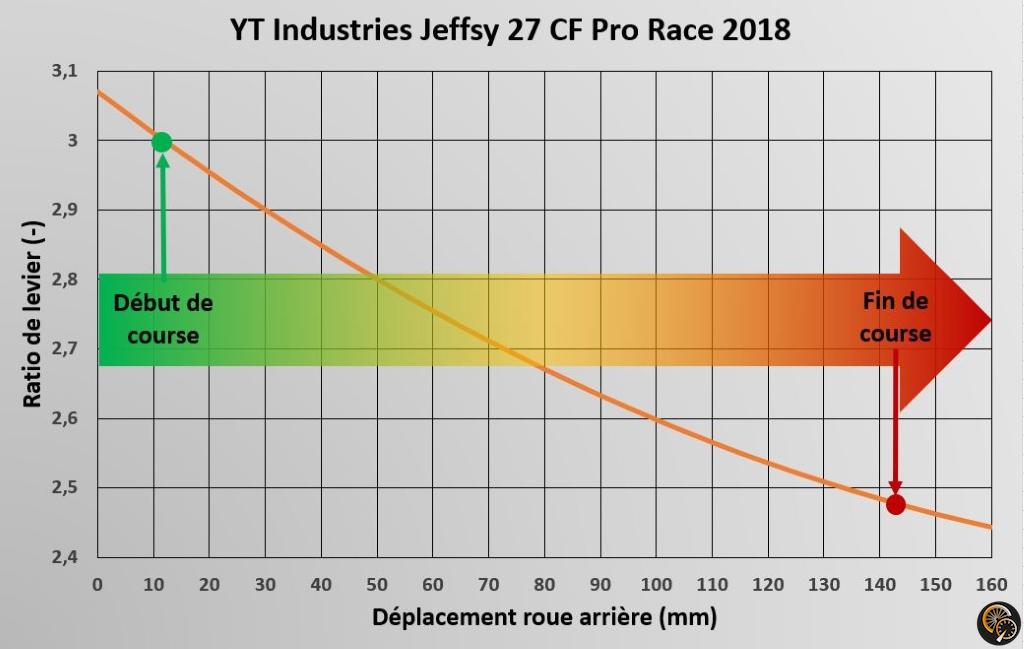

Le ratio de levier en fonction du déplacement de la roue arrière

Pour la compréhension, j’appelle le ratio de levier le rapport entre le déplacement de la roue arrière et le débattement de l’amortisseur.

Prenons l’exemple d’un ratio de levier de 3. Ça signifie que :

• l’amortisseur se comprime de 1 mm alors que la roue arrière se soulève de 3 mm
• la vitesse de compression de l’amortisseur est 3 fois plus faible que la vitesse de déplacement de la roue arrière
• l’effort qui s’applique à l’amortisseur est 3 fois supérieur à l’effort appliqué sur la roue arrière

Le Jeffsy a bien une cinématique dite progressive car le ratio de levier diminue au fur et à mesure que le déplacement de la roue arrière évolue.

Par conséquent, un même choc (même effort, même vitesse) n’aura pas le même effet en fonction de là où se situe sur le débattement :

• en début de course : il entraînera un effort important et une vitesse faible au niveau de l’amortisseur
• en fin de course : il entraînera un effort moindre et une vitesse plus importante au niveau de l’amortisseur

Ces informations nous permettent de savoir que cette cinématique progressive autorise une bonne sensibilité en début de course et un comportement plus ferme en fin de course. On y reviendra quand on parlera de l’amortisseur en lui-même.

La cinématique de son VTT, une connaissance indispensable

Le Jeffsy est bien un VTT avec une cinématique progressive. Pour ceux qui connaissent la marque, ce n’est pas une surprise mais c’est bien de le vérifier.

La connaissance de la cinématique de son VTT est un pas important dans la compréhension des réglages de l’amortissement. Ce n’est évidemment pas tout et il reste beaucoup à faire. Mais cette courbe de ratio de levier est un élément important et nous sera utile pour la suite de l’analyse.

A bientôt pour la suite !
